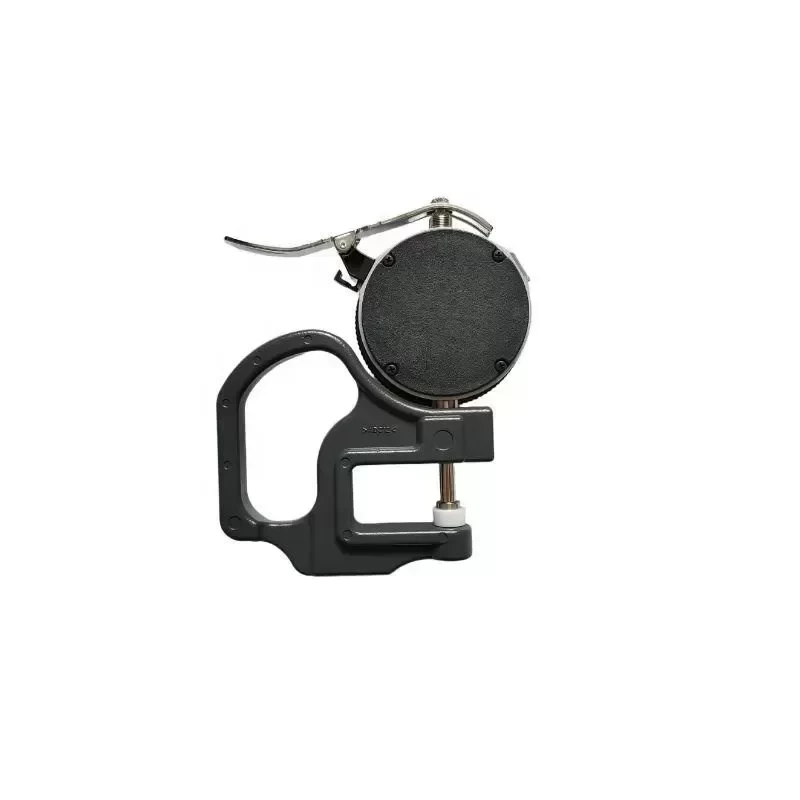

Mitutoyo 7301A Flat Anvil Dial Thickness Gauge to 10mm Digital Micrometer

$79.00

SKU: 11000024469625 Brand:

Description

The Mitutoyo 7301A Dial Thickness Gauge is a precision handheld mechanical metrology instrument engineered for rapid, non-destructive thickness verification of flat stock, sheet metal, polymer films, textiles, and precision gaskets. Built upon Mitutoyo Original Engineering, this gauge utilizes high-hardness ceramic contact surfaces and a balanced spring mechanism to eliminate operator bias, ensure repeatable measurements, and prevent magnetic chip adhesion during shop-floor quality inspection.

TECHNICAL SPECIFICATIONS
Manufacturer: Mitutoyo Corporation
Model: 7301A
Instrument Type: Dial Thickness Gauge (Standard Flat Anvil)
Measurement Range: 0 to 10 mm
Resolution / Graduation: 0.01 mm
Instrument Accuracy: ±15 µm
Throat Depth: 30 mm
Contact Point Geometry: Flat, Parallel
Contact Point Diameter: Ø10 mm
Contact Point Material: Ceramic (Non-magnetic, Wear-resistant)
Parallelism: 5 µm
Maximum Measuring Force: 1.4 N
Dial Reading: 0 – 100 Continuous
Display Mechanism: Mechanical Dial with Adjustable Bezel Clamp
Operating Temperature Range: 10 °C to 40 °C
Storage Temperature Range: -10 °C to 60 °C
Instrument Weight: 205 g

DESIGN ARCHITECTURE & MECHANICAL HIGHLIGHTS
The 7301A integrates an ergonomic thumb-actuated lifting lever that allows streamlined single-handed operation without compromising mechanical stability. The contact point and lower anvil are constructed from advanced engineering ceramics, rendering the critical measurement surfaces rustproof and immune to magnetic particle interference commonly encountered in machining and grinding environments. An internal shock-absorbing gear assembly protects the rack and pinion from rapid spindle return impacts, preserving calibration integrity over extensive duty cycles.

APPLICATION & TECHNICAL COMPATIBILITY
Specifically engineered for high-throughput QA environments such as plastic extrusion, battery separator foil fabrication, and rubber sheet manufacturing where precise nominal thickness must be tracked without substrate deflection. Technical Compatibility includes standard optical flats and grade 0 gage blocks for in-house zero verification, as well as benchtop comparator stand mounting for stationary batch sorting.

PROCUREMENT & LOGISTICS
Condition: Genuine Original Equipment
Traceability: Compatible with ISO/IEC 17025 accredited calibration procedures
Standard Lead Time: Ex-stock to 5 business days subject to regional distribution inventory

Key Attributes
Accuracy: ±0.015mm
Material: Metal
Resolution: 0.01 mm
Place of origin: Japan
Model number: 7301A
Brand name: Mitutoyo
Customized support: No
Warranty: 1 years
Range: 0 to 10 mm
Graduation: 0.01 mm
Force: <1.4 N

Packaging and Delivery
Selling Units: Single item
Single package size: 16X15X10 cm
Single gross weight: 0.400 kg

Mitutoyo 7301A Flat Anvil Dial Thickness Gauge to 10mm Digital Micrometer

Mitutoyo 7301A Flat Anvil Dial Thickness Gauge to 10mm Digital Micrometer

Mitutoyo 7301A Flat Anvil Dial Thickness Gauge to 10mm Digital Micrometer

Mitutoyo 7301A Flat Anvil Dial Thickness Gauge to 10mm Digital Micrometer

Mitutoyo 7301A Flat Anvil Dial Thickness Gauge to 10mm Digital Micrometer
